Какова конкретная последовательность технологического процесса обработки блоков цилиндров двигателей на обрабатывающих центрах в секторе автомобилестроения?

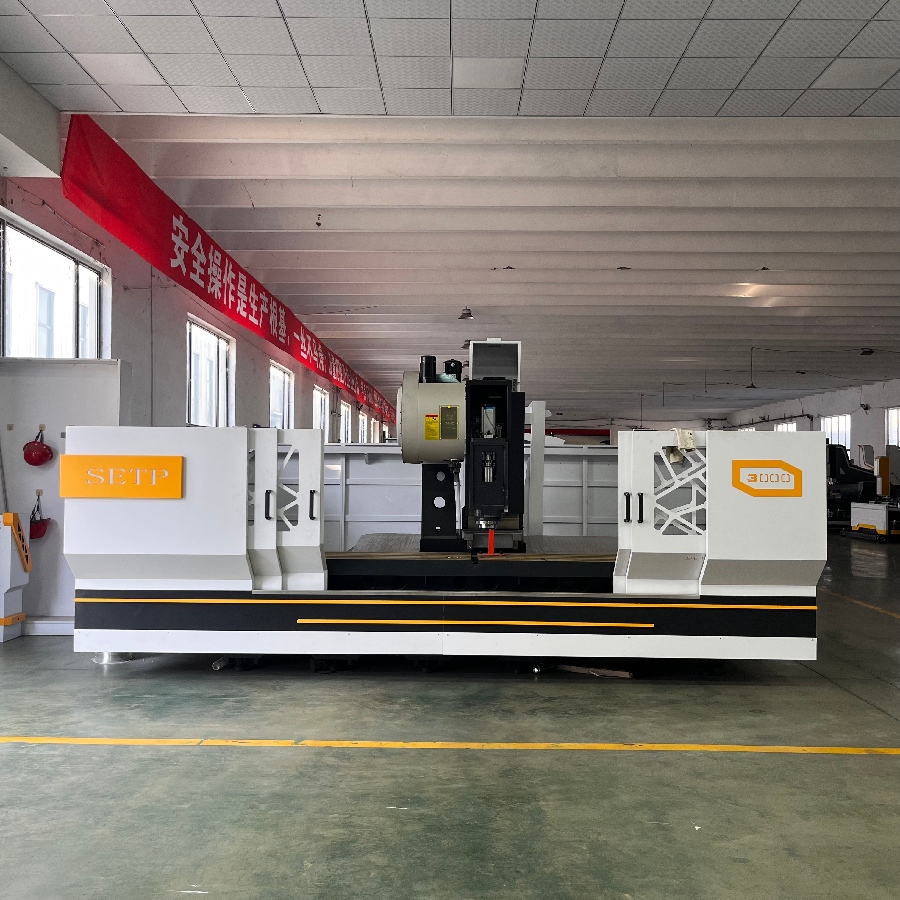

Технологический процесс обработки блоков цилиндров автомобильных двигателей следует принципам «сначала эталонное тестирование, затем поэтапная прецизионная отделка и многоплоскостная координация». Он включает три основных этапа: черновую, получистовую и чистовую обработку, полностью полагаясь на возможности высокоточного позиционирования обрабатывающего центра и многопроцессной интеграции.

Основной процесс

Предварительная обработка и эталонная обработка

Заготовки блока цилиндров (обычно литые под давлением алюминиевые или чугунные отливки) подвергаются обработке старением для снятия внутренних напряжений, после чего удаляются поверхностные литники и облой.

Вертикальный обрабатывающий центр обрабатывает эталон «одна поверхность и два штифта» (обычно нижняя поверхность блока цилиндров и два отверстия под установочные штифты), устанавливая точку отсчета позиционирования для всех последующих операций и обеспечивая единообразие эталонов обработки.

Этап черновой обработки (снятие припуска)

Черновая обработка верхней поверхности блока цилиндров, торцевых поверхностей отверстий коленчатого вала и сопрягаемой поверхности масляного поддона с использованием вертикальных или портальных обрабатывающих центров для быстрого удаления значительного количества материала.

Черновая обработка критически важных отверстий, таких как цилиндры, коленчатые и распределительные валы, с припуском на получистовую обработку 3–5 мм. Одновременно обрабатывайте несколько некритических резьбовых отверстий и масляных каналов.

Используйте высокоскоростные инструменты и системы охлаждения под высоким давлением, чтобы свести к минимуму термическую деформацию при резании и повысить эффективность обработки.

Получистовой этап (точный переход)

Переход на высокоточный инструмент для получистовой расточки отверстий цилиндров и коленчатых валов, исправление погрешностей формы, полученных при черновой обработке, с сохранением припуска на чистовую обработку 0,1–0,3 мм.

Обработка монтажных поверхностей и установочных отверстий на боковинах блока цилиндров, а также предварительная обработка впускных/выпускных каналов с целью обеспечения точности позиционирования поверхностей.

Удаляйте стружку от обработки и проверяйте, соответствуют ли критические размеры требованиям промежуточных допусков.

Завершающий этап (обеспечение точности)

Чистовая обработка отверстий цилиндров с использованием горизонтальных обрабатывающих центров (пятиосевые обрабатывающие центры на некоторых высокотехнологичных производственных линиях). Уточните шероховатость поверхности хонингованием до Ra 0,2–0,8 мкм.

Финишная шлифовка отверстий коленчатого и распределительного валов для обеспечения соосности и отклонения от круглости ≤0,005 мм, что соответствует требованиям к подшипниковому узлу.

Обработайте сопрягаемые поверхности масляного поддона и головки блока цилиндров, обеспечив плоскостность ≤0,01 мм/м, одновременно нарезая резьбу и снимая фаски со всех резьбовых отверстий.

Инспекция и постобработка

Контроль критических размеров (например, диаметра цилиндра, расстояния между отверстиями, плоскостности) осуществляется с помощью координатно-измерительной машины. Детали, не соответствующие требованиям, возвращаются на доработку.

Для повышения износостойкости к отверстиям цилиндров применяется поверхностная упрочняющая обработка (азотирование или лазерное хонингование для некоторых моделей).

Внутренние масляные и воздушные каналы очищаются от стружки и загрязнений, высушиваются и подвергаются испытанию на герметичность перед окончательным хранением.

Критические требования к процессу

Поддерживайте единообразие точек отсчета, чтобы избежать накопления ошибок из-за множественных настроек.

Используйте «многооперационную обработку с одной установкой» для критически важных систем отверстий, используя возможности многоосевой интерполяции и автоматической смены инструмента обрабатывающих центров для минимизации частоты зажима.

Контролируйте скорость резания и подачу во время обработки в сочетании с системами охлаждающей смазки, чтобы предотвратить термическую деформацию, влияющую на точность.
